Jaka musi być minimalna głębokość korpusu pod szufladę V-BOX?

Minimalna głębokość korpusu to NL + 3 mm, czyli 503 mm dla prowadnicy 500 mm. W szufladach z frontami wpuszczanymi prowadnicę należy dodatkowo cofnąć o grubość frontu.

Konfigurator szuflad

V-BOX 3D Slim

Wzory producenta

Dno szuflady (A) = (LW − 75) × (NL − 24)
Ścianka tylna (B) = (LW − 87) × wysokość z tabeli
Min. głębokość korpusu = NL + 3

LW — szerokość wewnętrzna korpusu (światło), NL — długość nominalna prowadnicy.

Wysokość ścianki tylnej

Wysokość boku H	Tył — V-BOX (płyta 16 mm)	Tył — V-BOX 18 (płyta 18 mm)	Min. wysokość frontu

Producent prowadzi dwie wersje systemu: V-BOX 3D Slim na płytę 16 mm (wymiary z instrukcji montażu) i V-BOX 18 3D Slim na płytę 18 mm (wymiary z folderu „Szuflada V-BOX 18 mm"). Szerokości dna i ścianki tylnej są w obu takie same — różni się wysokość ścianki tylnej o 2 mm.

Zalecenia producenta

Szuflada szersza niż 600 mm — dno przykręcone do frontu kątownikiem stalowym nr 40343 (wkręty 3,5×13).
Front wystający ponad krawędź boku o więcej niż 140 mm — zalecany reling boczny V-BOX 3D Slim (sprzedawany osobno).
Otwory montażowe ścianki tylnej wypadają 9 mm od krawędzi bocznej.
Nośność kompletu: do 40 kg. Zestaw nie zawiera wkrętów.

Zestawienie PDF

Przycisk Zestawienie PDF otwiera okno drukowania — w polu drukarki wybierz Zapisz jako PDF (Chrome, Edge) lub Microsoft Print to PDF. Dokument A4 zawiera formatki zbiorczo, szczegóły pozycji z kolorem boków, powierzchnię płyty i metry bieżące okleiny.

Plik CSV zapisywany jest w formacie FC2, przyjmowanym przez programy rozkrojowe: dwanaście kolumn rozdzielonych średnikiem, bez cudzysłowów i bez wiersza nagłówka, znaki ASCII. Kolejność: MaterialSymbol, Length, Width, Quantity, Description, EdgeLeft, EdgeRight, EdgeTop, EdgeBottom, BarCode1, BarCode2, Bolding. Ścianka tylna ma symbol okleiny wyłącznie w kolumnie EdgeTop — to ta jedna, górna krawędź PCV 0,8 mm; dno wychodzi surowe, a Bolding zawsze wynosi 0.

Pola Symbol płyty i Symbol okleiny nad listą wpisz tak, jak materiały nazywają się w bazie Twojego programu rozkrojowego (np. PE112 i PCV_1) — trafiają wprost do kolumn 1 i 8, dzięki czemu import od razu podpina właściwy materiał. Kalkulator pamięta je między zleceniami.

Źródło danych i zastrzeżenie

Wymiary pochodzą z instrukcji montażu Szuflada V-BOX 3D Slim firmy Sevroll (arkusze wymiarów dla płyty 16 i 18 mm). Kalkulator jest narzędziem pomocniczym — przed rozkrojem materiału zweryfikuj wymiary z instrukcją dołączoną do zakupionego kompletu. ProArte Meble nie odpowiada za błędy wynikające z innej wersji systemu lub nietypowego montażu.

Karta produktu i instrukcje Sevroll →

Kalkulator formatek

Spody i tyły szuflad V-BOX 3D Slim

Q: Jaką wysokość ma ścianka tylna szuflady V-BOX?

Dla płyty 16 mm: 69 mm przy boku 80 mm, 84 mm przy 95 mm, 116 mm przy 127 mm, 167 mm przy 178 mm, 198 mm przy 210 mm i 228 mm przy boku 238 mm. Przy płycie 18 mm każda wartość rośnie o 2 mm. Szerokość ścianki tylnej to LW − 87 mm.

Q: Jaka płyta na dno i tył szuflady V-BOX — 16 czy 18 mm?

Sevroll prowadzi dwie wersje systemu: V-BOX 3D Slim na płytę 16 mm i V-BOX 18 3D Slim na płytę 18 mm. Szerokości dna i ścianki tylnej są w obu identyczne, różni się wysokość ścianki tylnej — przy płycie 18 mm jest o 2 mm wyższa.

Ustaw światło korpusu, wysokość boku i długość nominalną prowadnicy — kalkulator poda wymiary dna i ścianki tylnej z płyty 16 mm według instrukcji montażu Sevroll.

Wysokość boku H

Długość nominalna NL 500 mm

Wartości zgodne z ofertą prowadnic: 250–600 mm.

Światło korpusu LW

2005008001200

Nie znasz światła? Policz z szerokości korpusu

Szerokość korpusu (zewn.) Grubość boku

LW = szerokość korpusu − 2 × grubość boku

Grubość płyty

16 mm — V-BOX 3D Slim · 18 mm — wariant V-BOX 18

Kolor boków

Liczba kompletów

Wysokość frontu opcjonalnie

Podgląd 3D

Przeciągnij, aby obrócić

Widok elementów Obrys

Element A — dno szuflady

489 × 476 mm

(LW − 75) × (NL − 24) · płyta 16 mm

Element B — ścianka tylna

477 × 116 mm

(LW − 87) × 116 · płyta 16 mm

Co oznacza kreska nad wymiarem?

Kreska nad wymiarem: okleina PCV 0,8 mm na górnej (widocznej) krawędzi — jedna krawędź na dłuższym boku.

Min. głębokość korpusu: 503 mm
Wysokość frontu (min–maks): 142–267 mm
Wysokość boku: 127 mm
Nośność kompletu: do 40 kg

System Sevroll V-BOX 3D Slim Dożywotnia gwarancja producenta Sevroll

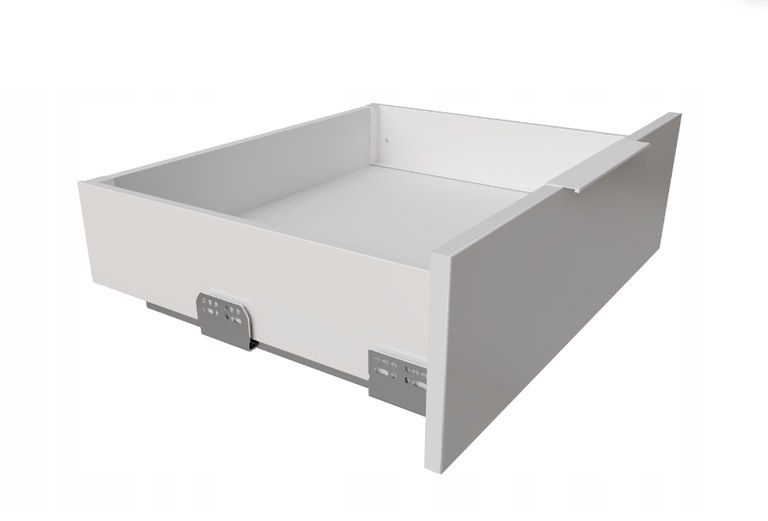

Szuflada Sevroll V-BOX 3D Slim w kolorze białym — korpus z dnem i ścianką tylną z płyty — Korpus V-BOX 3D Slim — dno i ścianka tylna z płyty, boki metalowe

Cichy domyk w standardzie; wersja PUSH do frontów bezuchwytowych
Regulacja frontu 3D — bok ±1,2–1,5 mm, wysokość przód i tył ±2 mm
Nośność kompletu do 40 kg, wysokości boku 80–238 mm
Dno i ścianka tylna z płyty 16 lub 18 mm, kolory: biały i grafit

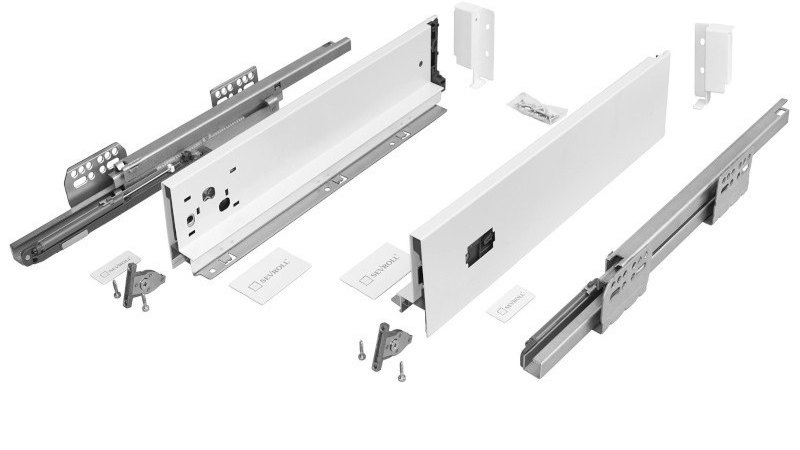

Zawartość kompletu V-BOX: prowadnice, boki szuflady, mocowania i zaślepki — W komplecie: para prowadnic z cichym domykiem, boki szuflady, mocowania ścianki tylnej, zaczepy frontu i zaślepki. **Zestaw nie zawiera wkrętów.**

Lista formatek

Opis zestawienia Symbol płyty w programie rozkrojowym Symbol okleiny w programie rozkrojowym

Lp.	Element	Szuflada	Wymiar [mm]	Grubość	Kolor boków	Szt.	Akcje

Jak policzyć spody i tyły szuflad Sevroll V-BOX 3D Slim

System: szuflada V-BOX 3D Slim ma metalowe boki, a dno i ścianka tylna to formatki z płyty meblowej.
Grubość płyty: 16 mm w wersji V-BOX 3D Slim, 18 mm w wersji V-BOX 18 3D Slim.
Dwa parametry: LW — szerokość wewnętrzna korpusu (światło) oraz NL — długość nominalna prowadnicy.
Dno: (LW − 75) × (NL − 24) mm.
Ścianka tylna: szerokość (LW − 87) mm, wysokość zależna od wysokości boku (tabela poniżej).
Tył węższy od dna o 12 mm: z każdej strony trzyma go wspornik o grubości 6 mm.

Wzory producenta

Dno szuflady (LW − 75) × (NL − 24)
Ścianka tylna (LW − 87) × wysokość z tabeli
Min. głębokość korpusu NL + 3

Na podstawie instrukcji montażu Szuflada V-BOX 3D Slim (Sevroll). Przed cięciem materiału zweryfikuj wymiary z instrukcją dołączoną do zakupionego kompletu.

Wysokości boku, ścianki tylnej i minimalne fronty

Wysokość boku	Ścianka tylna — V-BOX (16 mm)	Ścianka tylna — V-BOX 18 (18 mm)	Min. wysokość frontu

Długości nominalne prowadnic: 250, 270, 300, 350, 400, 450, 500, 550 i 600 mm. Minimalna głębokość korpusu to NL + 3 mm, a nośność kompletu wynosi do 40 kg.

Najczęstsze pytania

Jak obliczyć wymiar dna szuflady Sevroll V-BOX?

Dno ma wymiar (LW − 75) × (NL − 24) mm, gdzie LW to szerokość wewnętrzna korpusu, a NL długość nominalna prowadnicy. Dla korpusu o świetle 564 mm i prowadnicy 500 mm dno wynosi 489 × 476 mm z płyty 16 mm.

Jaką wysokość ma ścianka tylna szuflady V-BOX?

Dla płyty 16 mm: 69 mm (bok 80), 84 mm (bok 95), 116 mm (bok 127), 167 mm (bok 178), 198 mm (bok 210) i 228 mm (bok 238). Przy płycie 18 mm każda z tych wartości rośnie o 2 mm. Szerokość ścianki tylnej to zawsze LW − 87 mm.

Jaka płyta na dno i tył szuflady V-BOX — 16 czy 18 mm?

Sevroll prowadzi dwie wersje: V-BOX 3D Slim na płytę 16 mm oraz V-BOX 18 3D Slim na płytę 18 mm (obie mają własne arkusze wymiarowe producenta). Szerokości dna i ścianki tylnej są identyczne w obu wersjach, różni się wysokość ścianki tylnej — przy płycie 18 mm jest o 2 mm wyższa. Grubość płyty dobiera się do posiadanego kompletu, a nie odwrotnie.

Jaka musi być minimalna głębokość korpusu?

Minimalna głębokość korpusu to NL + 3 mm. Dla prowadnicy 500 mm korpus musi mieć co najmniej 503 mm głębokości. W szufladach z frontami wpuszczanymi prowadnicę należy dodatkowo cofnąć o grubość frontu.

Jaka jest minimalna wysokość frontu szuflady V-BOX?

95 mm dla boku 80 mm, 110 mm dla 95 mm, 142 mm dla 127 mm, 192 mm dla 178 mm, 223 mm dla 210 mm i 253 mm dla boku 238 mm.

Czy szuflada szersza niż 600 mm wymaga wzmocnienia?

Tak. Producent zaleca przykręcenie dna szuflady do frontu kątownikiem mocującym stalowym nr 40343 z wkrętami 3,5×13. Gdy front wystaje ponad krawędź boku o więcej niż 140 mm, warto zastosować reling boczny V-BOX 3D Slim.

Jaka jest nośność szuflady Sevroll V-BOX?

Komplet przenosi obciążenie do 40 kg. Szuflada ma cichy domyk w standardzie, regulację frontu 3D (bok ±1,2–1,5 mm, wysokość przód i tył ±2 mm) i dostępna jest w kolorze białym oraz grafitowym.
